I . Полная конфигурация и происхождение устройства
Основные технологические компоненты
Компрессорный винт-элемент (сжатие с одним стадией)
Импортированные компоненты
Система управления
Сцепление
Загрузка/разгрузочный клапан, регулирующий клапан, соленоидный клапан
Воздушный фильтр, нефтяной фильтр, нефтяной сепаратор
Высокотемпературные гибкие шланги
Все вышеперечисленные компоненты, включая систему управления и другие детали, производятся Atlas Copco Airpower в Бельгии или OEM, изготовленных в Европе .
Внутренние компоненты
Шасси и системы оси трейлеров, специально разработанная для китайских дорожных условий
Дизельный двигатель: Dongfeng Cummins China Stage IV двигатель
Корпус, звукоизолированный хлопок и перегородки
Бак для хранения воздуха и защитный клапан
Охлаждающий вентилятор и радиатор
Гибкие шланги и топливные трубы окружающей среды
Различные трубные суставы и отливки
Дизельный фильтр
Коробка передач
Минимальный клапан давления
Датчики и связанная с этим проводка
Среди них дизельный двигатель изготовлен Dongfeng Cummins Engine Co ., Ltd ., в то время как другие компоненты производятся поставщиками Atlas Copco в wuxi .
II . Основной дисплей управления
Компрессорский рабочее давление
Кнопка загрузки компрессора
Кумулятивный счетчик рабочих часов
Индикатор сигналов тревоги и неисправности
Кнопка запуска/остановки и модуль управления
Топливный бак и DEF (мочевина).
Индикатор уровня масла винта
Индикатор засорения воздушного фильтра воздуха
III . Основные защитные устройства и функции
Автоматическая защита отключения:
Выходная температура компрессора высокая тревога
Давление давления в моторном масле с низкой сигнализацией
Температура охлаждающей жидкости с высокой сигнализацией
Огромные сигналы тревоги с низким топливом и DEF DEF TACK
Выключение самооткрытия и подсказка регенерации после обработки
Стандартная система темпов для энергетической оптимизации
Iv . сопровождающие документы и элементы
Руководство по эксплуатации и техническому обслуживанию продукта
Каталог запасных частей
Сертификаты под давления и предохранительные клапаны
50- часовой комплект обслуживания

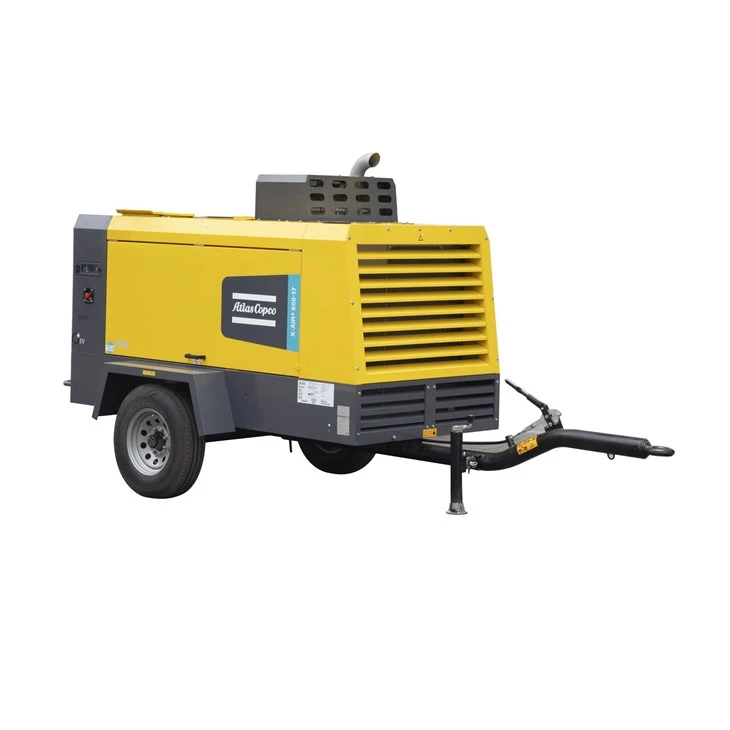

X-air 600-17 деталь
1. Основные технические параметры
Форма воздушного компрессора: первичное сжатие винта, воздушное охлаждение, дизельный привод двигателя, полевая мобильная работа
|
Технический параметр
|
|
X-air + 600-17
|
|
Объем газа с номиналом
|
Кубический метр/минута м ³/мин
|
17.2-14.3
|
|
Рабочее давление
|
Килограмм Бар
|
5-17
|
|
Максимальная скорость двигателя (полная нагрузка)
|
RPM (революции в минуту)
|
2200-1900
|
|
Объем смазочного масла винта
|
Поднять L.
|
42 (количество замены на цикл обслуживания)
|
|
Объем резервуара для хранения газа (бак нефти и газа)
|
Поднять L.
|
76
|
|
Топливный бак/мочевина емкость
|
Поднять L.
|
175/-
|
|
Содержание масла в выходе сжатого воздуха
|
ppm
|
<5
|
|
Температура выходов сжатого воздуха (на основе номинальных эталонных условий)
|
Цельсия 0 c
|
100
|
|
Оцененные эталонные условия эксплуатации
|
|
|
|
Абсолютное давление потребления
|
Килограмм Бар
|
1
|
|
Относительная влажность воздуха
|
%
|
0
|
|
Входная температура воздуха
|
Цельсия 0 c
|
20
|
|
Условия экстремальных работ
|
|
|
|
Минимальное эффективное рабочее давление резервуара для хранения газа
|
Килограмм Бар
|
4
|
|
Максимальное эффективное рабочее давление резервуара для хранения газа (разгрузка)
|
Килограмм Бар
|
18
|
|
максимальная температура окружающей среды
|
Цельсия 0 c
|
50
|
|
Минимальная начальная температура
|
Цельсия 0 c
|
-10/-25 (необязательный холодный старт)
|
|
Высокая высота
|
Mi m
|
3000
|
2. дизельный двигатель
| производитель | Камминс | |
| модель | B5.9CS4 Стандарт GIV | |
| Выходная мощность с номинальной скоростью | Киловатт К.В. | 154 |
| Коэффициент нагрузки | % | - |
| охлаждающая жидкость | Охлаждающая жидкость | |
| Цилиндры | Inline 6- цилиндровый двигатель | |
| Объем объема системы смазочного масла | Поднять L. | 16.5 (количество замены на цикл обслуживания) |
| Емкость системы охлаждения | Поднять L. | 28 |
3. Общие размеры и вес
| Длина всей машины * ширина * Высота - тип прицепа (включая швабру) | Миллиметр мм | 4700*1940*2400 |
| Длина всей машины * ширина * Высота - Тип коробки | Миллиметр мм | 2960*1400*2110 |
| Вес в цельной машине/коробка (влажный вес) | Килограмм (кг) | 2300/2200 |
| Размер выхлопного клапана | Дюйм в | 1*G2,1*G3/4 |
