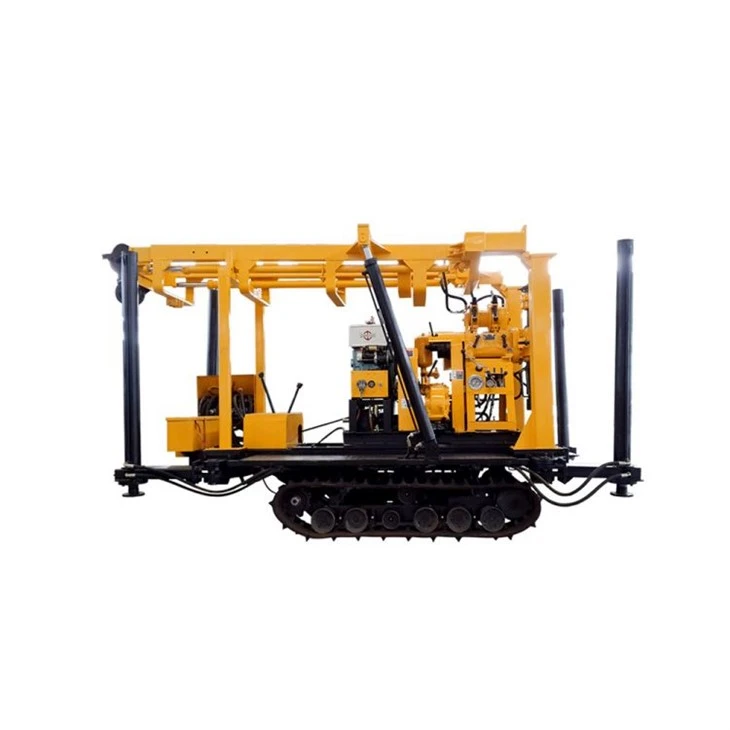

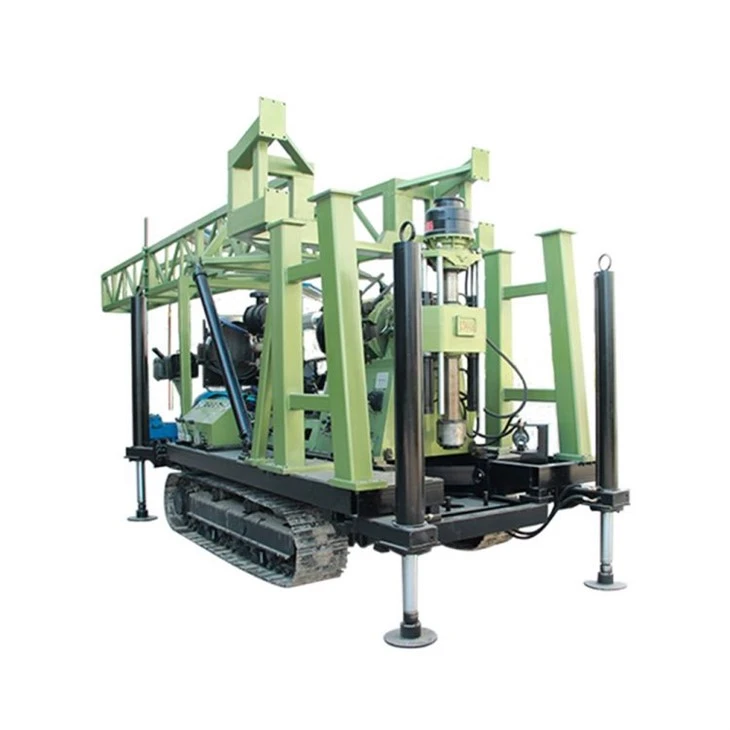

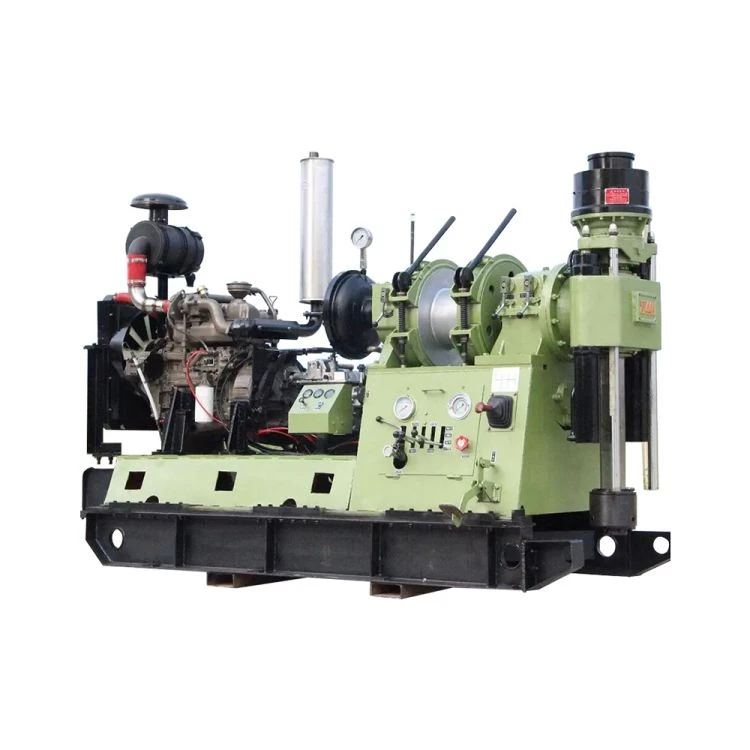

Геологическая установка колонкового бурения на гусеничном ходу

Геологическая установка колонкового бурения на гусеничном ходу

XY-44Гусеничная буровая установка представляет собой оборудование для колонкового бурения, в основном для алмазного и твердосплавного бурения, которое в основном используется в геологии, металлургии, угольной, гидрологии, машиностроении и других отраслях, а также может использоваться для инженерно-геологической разведки. , неглубокая добыча нефти и газа, вентиляция шахтных тоннелей, дренаж, бурение гидрологических скважин и инженерное строительство свай большого диаметра.

Отправить запрос

Скачать

Описание

Технические характеристики

Технические параметры		Спецификация бурильной трубы (мм)	Глубина бурения (м)
Бурильные трубы отечественного производства	Тип внутреннего утолщения	42	1400
		50	1000
		60	830
	Выемка керна из каната	55.5	1250
		71	1000
		89	800
Бурильная труба DCDMA		Бурильная труба BQ	1300
		Бурильная труба NQ	1000
		Бурильная труба штаб-квартиры	750
		Бурильная труба PQ	420
	Тип внешнего утолщения	60	800
		73	500
		89	300
Угол сверления		0 градус -360 градус
Двигатель	Модель	Власть	Скорость
Мотор	Y225S-4	37кВт	1480об/мин
Дизельный двигатель	КА4110	81кВт	2800об/мин
Гиратор
Тип: двухцилиндровая гидравлическая машина подачи роторного типа
Диаметр вертикали		φ93 мм
сквозное отверстие вала
Скорость вертикального шпинделя
Вращение вперед (об/мин)		60/90/166/272/379/481/183/296/514/835/1164/1476
Обратная скорость (об/мин)		63/198
Макс. крутящий момент вертикального вала		8000N·m
Вертикальный ход		600 мм
Макс. гравитация вертикальной оси		125КН
Макс. давление вертикального вала		90кН
Подъемник
Тип: Планетарный привод, ручной тормоз.
Диаметр троса		φ18,5 мм
Емкость барабанного троса		95 м (намотка семи слоев)
Макс. подъемная сила одиночного каната		45КН
Скорость подъема троса
Линейная скорость барабана (м/с)		0.7-2.68 м/с (двенадцать степеней)
Сцепление
Тип: автомобильное специальное сухое однодисковое фрикционное сцепление
(в комплекте с коробкой передач 6Т46)
Гидравлическая система
Давление в системе
Номинальное давление		20 МПа
Самое высокое давление		25 МПа
Емкость		20мл/р
Секция стойки
Тип: полозковый (с раздвижным основанием)
Обратный ход буровой установки		460 мм
Расстояние между отверстиями		260 мм
Размер (ДШВ)		355022003100мм
Вес буровой установки (с силовым двигателем)		6300 кг

Детали продукта

Торговое название: Miningwell
Минимальное количество заказа: 1 комплект.
Детали упаковки: стандартная экспортная упаковка.
Срок доставки:15-20 дней.
Условия оплаты: аккредитив, Т/Т, Western Union

XY-44Основные характеристики колонкового бурения на гусеничном ходу

1. Благодаря большему количеству ступеней скорости вращения (12 вперед и 2 назад) и разумному диапазону скоростей вращения, низкоскоростному крутящему моменту (до 8000 Нм), он подходит не только для бурения сплавов и алмазного колонкового бурения, но и для инженерно-геологических изысканий. , бурение гидрологических скважин и устройство свай фундамента.

2. Диаметр сквозного отверстия вертикального вала (93 мм), двухцилиндровая гидравлическая подача, длинный ход (до 600 мм), высокая технологическая адаптируемость, особенно подходит для бурения керна из бурильных труб большого диаметра (верхнего керна), что способствует повышение эффективности бурения.

3. Использование трансмиссии Tsinghua Wanliyang 6T46, широко используемой с Foton, JAC, Kaima, Wuzheng и другими моделями грузовиков. Продуманная технология, стабильное качество, высокая перегрузочная способность, станции послепродажного обслуживания и аксессуары по всей стране.

4. Гидравлический патрон представляет собой зажим дисковой пружины, выпуск гидравлического цилиндра и трехгнездный автоматический центрирующий гидравлический патрон.

5. Гидравлическая установка включает шестеренчатый масляный насос для подачи масла, что обеспечивает простую установку, удобство в использовании, минимальное энергопотребление, низкую температуру масла и стабильную работу. Это устройство оснащено масляным насосом с ручным управлением; В случае выхода двигателя из строя ручной насос остается пригодным для извлечения буровых инструментов в полость.

6. Этот двигатель может быть оснащен либо безнаддувным двигателем FAW TIANCHAI 4110 (81 кВт), либо вариантом с турбонаддувом Guangxi Yuchai 4110 (105 кВт).

7. Буровая установка на гусеничном ходу имеет низкий центр тяжести, большое расстояние переключения (460 мм), надежную фиксацию и стабильное высокоскоростное бурение.

8. Оснащен антивибрационным измерителем, который удобен для контроля диаметра отверстия. Меньше погрузочно-разгрузочных ручек, гибкая транспортировка.

9. Он оснащен гусеничным шасси, а ход цилиндра выносной опоры 1,5 м может загружаться автоматически, что удобно при перемещении и транспортировке.

Основное приложение

Эти установки колонкового бурения, в основном используемые в таких областях, как геология, металлургия, уголь, гидрология и машиностроение, также подходят для геологического проектирования, разведки нефти и газа на мелководье, вентиляции шахтных туннелей, дренажных систем, бурения гидрологических скважин и строительства больших свай фундамента.

Доставка и оплата

Каждая единица оборудования и буровая установка Miningwell проходит строгую проверку безопасности груза, чтобы гарантировать сохранность груза в контейнере.

Наши способы оплаты: кредитная карта, аккредитив, банковский перевод, Western Union, и мы поддерживаем доставку по воздуху и по морю.
