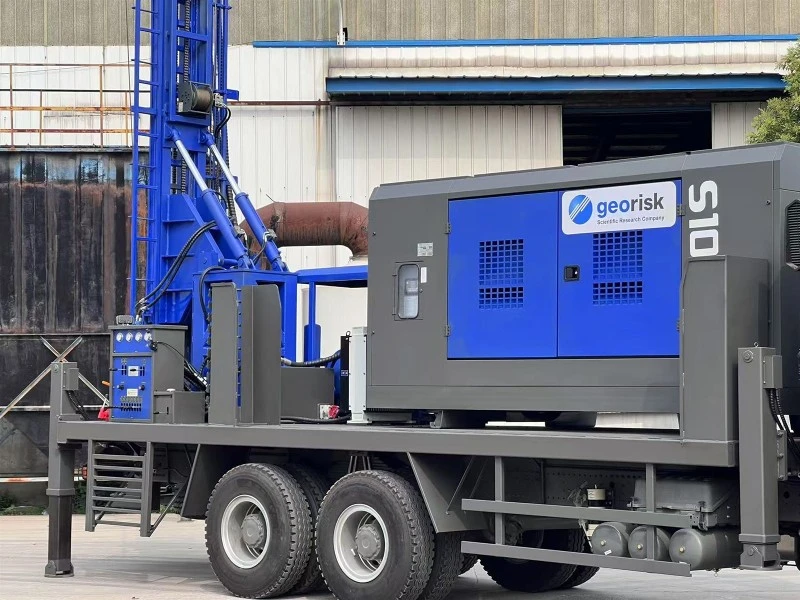

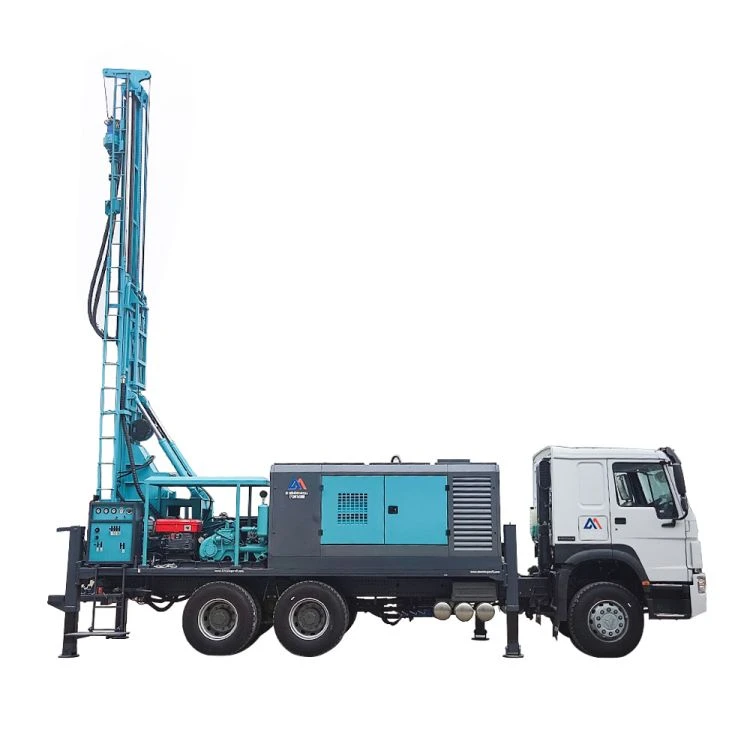

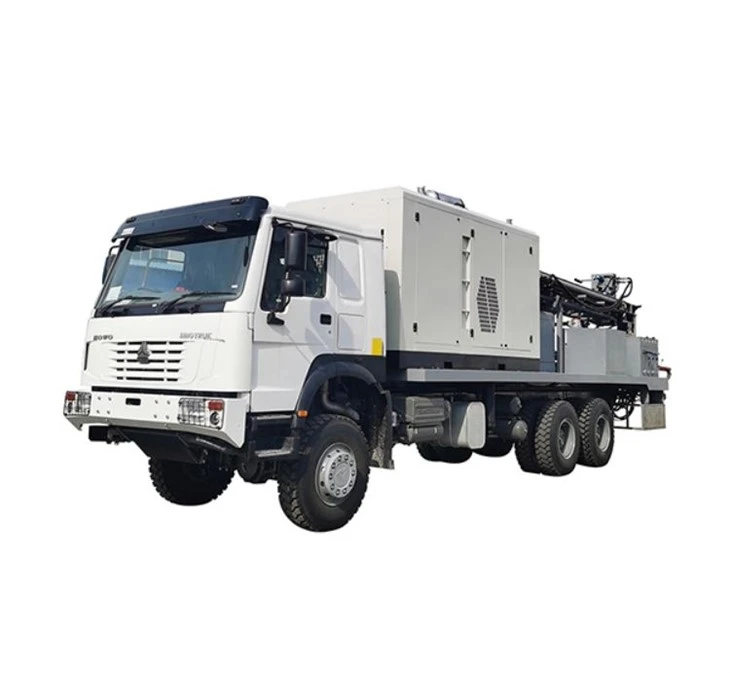

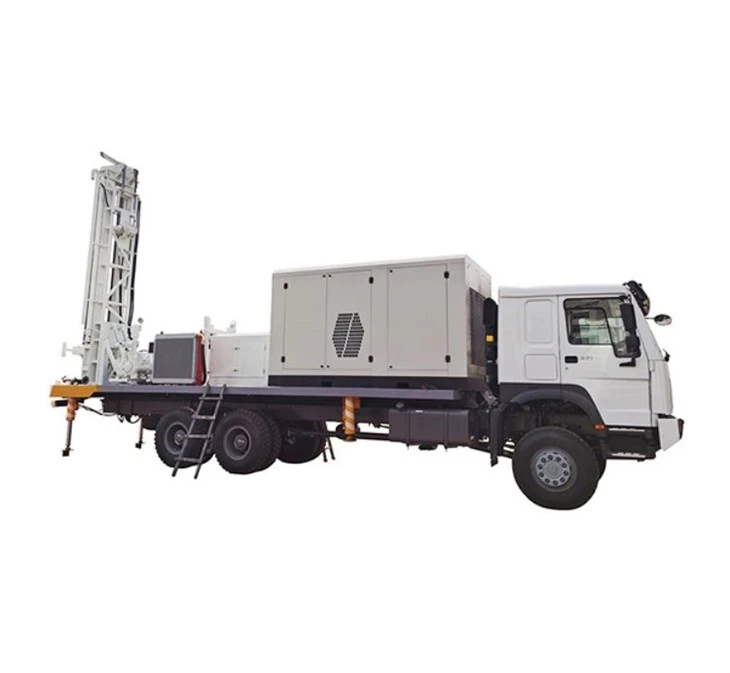

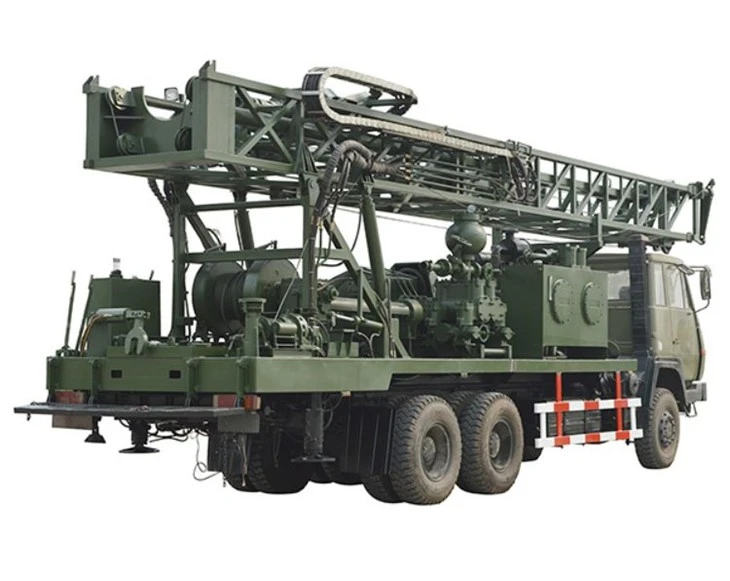

Оборудование для бурения скважин на воду на грузовике





Технические параметры	МВТ-180	МВТ-250	МВТ-280	МВТ-350	МВТ-400	МВТ-500	МВТ-680	МВТ-800
Глубина сверления (м)	180	250	280	350	400	500	680	800
Диаметр сверла (мм)	140-254	140-254	140-305	140-325	140-350	140-350	140-400	140-400
Оборудованный двигатель	Ючай 65кВт или ВОМ	Ючай 70кВт или ВОМ	Ючай 75кВт или ВОМ	Ючай 92кВт или ВОМ	DEUTZ 103 кВт или ВОМ	Ючай 118кВт или ВОМ	Cummins 154 кВт или вал отбора мощности	Cummins 194 кВт или вал отбора мощности
Ход подачи (м)	3.3	3.3	6.6	6.6	6.6	6.6	6.6	6.6
Длина бурильной трубы (м)	1.5/2.0/3.0	1.5/2.0/3.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0
Скорость поворота (об/мин)	45-70	45-70	40-70	40-70	50-135	40-130	45-140	45-140
Крутящий момент поворота (Нм)	3200-4600	3300-4500	4500-6000	5700-7500	7000-9500	7500-10000	8850-13150	9000-14000
Подъемная сила буровой установки (Т)	12	14	17	18	25	26	30	36







Емкость

Диаметр отверстия: 140–325 мм (51/2–13 дюймов)

Максимальная глубина: 250 метров при диаметре 203 мм (8 дюймов).

Метод бурения: погружное бурение и вращательное бурение



Перводвигатель

Вариант 1: Используйте систему отбора мощности и коробку передач, чтобы получить мощность от двигателя грузовика (290 л.с./336 л.с./371 л.с.) для привода гидравлической системы.

Вариант 2: Индивидуальная комплектация установки с дизельным двигателем мощностью 75 кВт.



Структура платформы

Сверхпрочная сварная стальная конструкция типа I и C, покрытая решетчатыми пластинами толщиной 5 мм.



Мачта в сборе

Композитная буровая стрела поднимается с помощью двух цилиндров, что увеличивает подъемную силу и уменьшает транспортные габариты.

Общая длина мачты: 8000 мм.

Ход поворотной головки: 6600 мм

Вынос удилища: 6 м

Отверстие центратора: 14 дюймов (355 мм)

Цилиндры подъема мачты: Мачта поднимается с помощью двух гидравлических цилиндров.



Система подачи

1 гидравлический цилиндр двойного действия с системой намотки троса 1:3

Подъемное усилие: 17 тонн.

Усилие тяги: 10 – 110 тонн.

Скорость подъема: 25 м/мин.

Скорость опускания: 30 м/мин.



Поворотная головка в сборе

Стальной корпус собственной разработки с цилиндрическим редуктором и смазкой в ​​масляной ванне, с приводом от двух гидравлических двигателей.

Максимальный крутящий момент: 6000 Нм

Скорость: 66–135 об/мин, точный контроль.



Гидравлическая система

2 дозирующих насоса для подачи и вращения

1 насос-дозатор для бурового насоса

3 дозирующих насоса для гидравлического охладителя, вспомогательного режима и микроподачи.

Максимальное давление в системе: 2900 фунтов на квадратный дюйм (200 бар)

Охладитель гидравлического масла: 70 галлонов в минуту

Емкость бака гидравлического масла: 600 литров.



Панель управления

Центральный пульт управления расположен в задней части установки с легким доступом к буровой площадке и оснащен всеми необходимыми приборами, системами управления и аварийными выключателями. Для обеспечения безопасности панели управления предусмотрено запирающее устройство.



Съемный ключ

Для быстрой установки и выравнивания домкратов предусмотрены 4 гидравлических выравнивающих домкрата, оснащенных сверхмощными телескопическими направляющими. Запирающие обратные клапаны предусмотрены для обеспечения безопасности и обладают достаточной несущей способностью.



Насос для впрыска воды/пены (опция)

Триплексный насос для впрыска воды с гидравлическим приводом с необходимыми принадлежностями, регулятором давления, регулятором расхода, обратным клапаном и всасывающим фильтром.

Максимальный расход: 80 л/мин

Максимальное давление: 40 кг/кв.см.

Устройство смены одиночной штанги: Устройство смены одной штанги с ручным управлением для крепления буровой штанги к поворотной головке.

Лебедка: Вспомогательная лебедка с гидравлическим приводом для загрузки буровой штанги в устройство смены штанг грузоподъемностью 5 тонн.



Сварочный аппарат

Для сварки корпуса доступен полубесщеточный сварочный генератор с гидравлическим приводом.

Рекомендуемый размер электрода: только от 2,5 до 5 мм.

Сварочный ток: 300 А при рабочем цикле 60 %.

Дополнительная однофазная мощность: 6,0 кВА при 220 В, 50 Гц.



Лубрикатор газопровода

Для смазки забойных молотков имеется линейный лубрикатор принудительного действия типа Вентури.

Емкость топливного бака: 15 литров

Рабочее давление: 350 фунтов на квадратный дюйм



Рекомендуемый воздушный компрессор

МАЙНИНГВЕЛЛ/АТЛАС КОПКО/ЛЮТЕХ

Производительность воздушного компрессора:

Двигатель 1100 куб.футов в минуту, 25 бар, мощность 309 кВт.

900CFM – 22 БАР – двигатель 228 кВт



Грязевой насос

Буровой насос BW 250 с гидравлическим приводом

Ход: 4 дюйма (100 мм)

Мощность двигателя: 15 кВт

Рабочий объем (рекомендуемый максимум): 250 л/мин.

Максимальное рабочее давление: 2,5 МПа.

Дополнительные аксессуары: Ночник, ящик для инструментов, подставка для молотка.

Руководство пользователя: Руководство по эксплуатации, техническому обслуживанию и запасным частям.



Варианты грузовиков

Грузовик SINO HOWO: 6*4/6*6/8*4

Грузовик Dongfeng: 6*4/6*6/8*4

Грузовик Шэньси: 6*4/6*6/8*4







Наша буровая установка, смонтированная на грузовике, представляет собой продукт, изготовленный по индивидуальному заказу, который клиенты могут настроить в соответствии со своими фактическими потребностями.
